RFiCAE课题组2025年度科研成果（七）：一种基于T-coil匹配网络的0.2-19GHz超宽带零中频可重构正交发射机

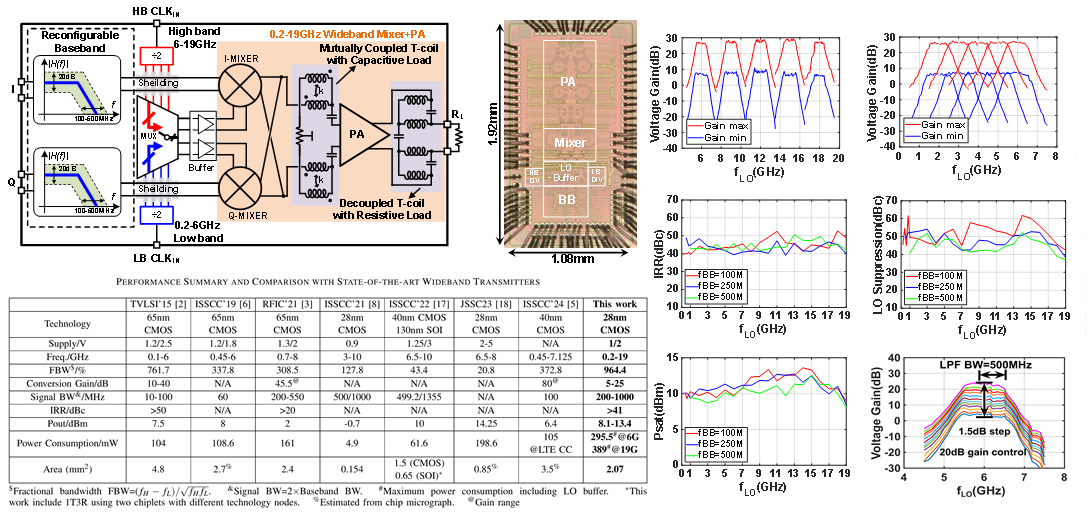

研究团队提出了一种基于T-coil匹配网络的0.2-19GHz超宽带可重构发射机。该研究基于T-coil匹配网络的分析，定义了实现宽带电压增益平坦性的设计边界。通过将电容和电阻性负载的T-coil分别应用于混频器和功率放大器的匹配网络中，使得该发射机能够实现宽带频率覆盖。为了实现宽带范围内较高的镜像抑制率，并在考虑相位误差和功耗的互相折中下，本研究采用了两种分频器的电路结构，产生具有低相位误差的正交时钟信号。基于前馈补偿跨导放大器，基带低通滤波器实现了宽带的可重构带宽和增益调节范围。所提出的发射机采用28nm CMOS工艺实现，在2.07mm²的紧凑面积内实现了8.1-13.4dBm的饱和输出功率，镜像抑制率和本振泄漏抑制率分别优于41dBc/38dBc。基带滤波器的带宽可调范围为100MHz到500MHz，增益调节范围为20dB。

相关成果发表于国际电路与系统顶级期刊IEEE TCAS-II 2025，复旦大学微电子学院博士生孙安为第一作者。

论文信息：A. Sun et al., A 0.2-19GHz Zero-IF Reconfigurable Quadrature Transmitter with T-coil Matching Network, in IEEE Transactions on Circuits and Systems II: Express Briefs, doi: 10.1109/TCSII.2025.3577994.
